欧美成人r级一区二区三区_日本乱理伦在线_欧美精品第1页_久久99国产乱子伦精品免费_日日夜夜精品一区_久久综合色之久久综合_久久三级中文_日韩理论片中文av_国产精品国产一区_99riav在线

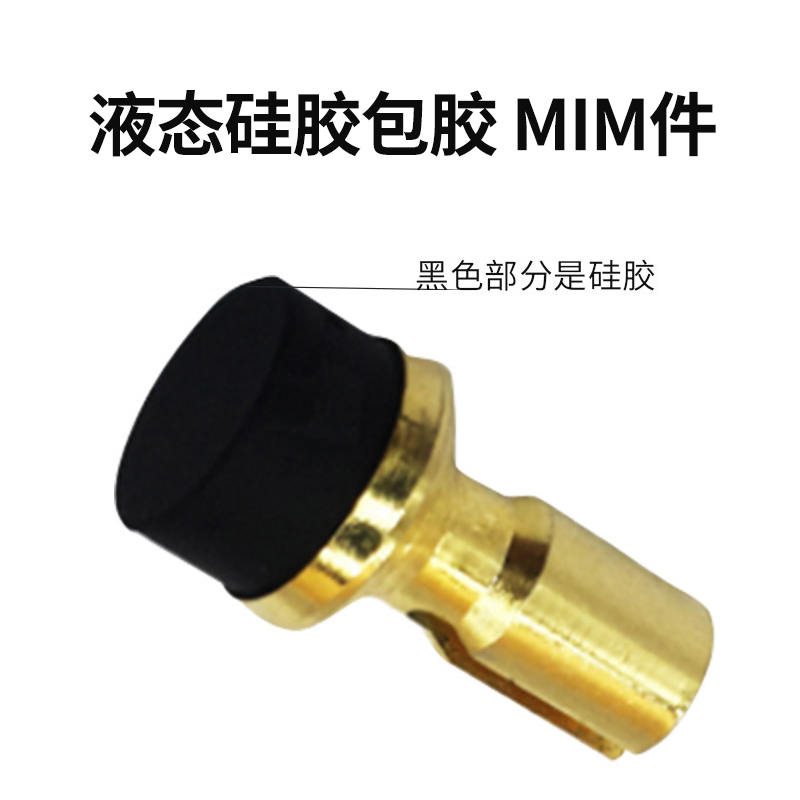

液態硅膠包膠在 MIM（金屬注射成形）件中的應用，需圍繞材料適配、基材預處理、模具設計、工藝參數調控及后處理檢測等核心環節把控，以此保障包膠層與 MIM 件的粘接可靠性和成型質量，具體要點如下：

材料適配性把控：優先選用適配 MIM 金屬基材的高流動、自粘型液態硅膠（LSR），若流動性不足可添加少量硅酮類流動助劑。液態硅膠需按比例精準混合，像 1:1 體系的 A/B 組分計量精度要達 ±1%，避免配比偏差導致硫化不完全。

MIM 件表面易殘留油污、燒結雜質，需先經等離子清洗去除污染物，必要時搭配 Ar/O混合氣體等離子處理提升表面能。對于粘接要求高的場景，可涂覆 KL - 2680AB 硅烷偶聯劑等專用底涂劑，形成過渡層增強液態硅膠與金屬基材的粘接性。

模具結構針對性改良：流道與澆口設計要適配膠料流動，擴大流道直徑并將轉彎處設為圓角，復雜或深腔 MIM 件可增設扇形澆口或多點進膠，縮短膠料流動路徑。排氣系統需優化，在型腔末端、拐角等困氣位置開設 0.01 - 0.03mm 寬的微排氣槽，復雜件可搭配真空輔助排氣，確保真空度≤ - 0.09MPa，避免困氣阻礙膠料填充。

成型工藝參數精細化調控：溫度上，MIM 件預熱至 80 - 100℃再注膠，模具溫度控制在 140 - 180℃以加速硅膠硫化，噴嘴溫度比料筒末段高 5 - 10℃避免膠料降溫增黏。硫化時間按包膠層厚度調整，一般以 15 - 20s/mm 計算，確保硅膠完全固化。

設備維護與后處理檢測：定期檢查注塑機射膠系統，若止逆環磨損導致射膠量波動超 2mm 需及時更換，防止膠料回流。脫模后用專用工具修整毛邊，避免損傷包膠層與 MIM 件結合處。質量檢測時，除檢查外觀無氣泡還需測試粘接強度，同時對密封類產品需額外開展防水、防漏性能測試，確保符合使用要求。
