精密硅膠包膠件的尺寸公差范圍通常在 ±0.01mm 至 ±0.1mm 之間，具體取決于工藝控制水平與應用場景需求。以下是關鍵維度的詳細解析：

一、核心公差區間與技術支撐

超精密級（±0.01-0.03mm）需滿足以下條件：

模具精度：型腔加工精度達 ±0.005mm，采用慢走絲切割、光學研磨等工藝，分型面拋光至 Ra≤0.2μm，配合間隙≤0.01mm。

材料控制：選用收縮率 ≤0.5% 的高端 LSR（如瓦克 ELASTOSIL® LR 3003/40），批次間收縮率波動控制在 ±0.1% 內。

工藝參數：注射壓力波動 ≤5%，模溫控制精度 ±1℃，采用多級注射（如前段高速填充、末端降速）和真空輔助排氣（真空度 ≤5mbar）。

典型案例：醫療超聲探頭密封件（0.5mm 壁厚）通過模溫分區控制（溫差 ≤2℃），關鍵尺寸公差穩定在 ±0.03mm；半導體封裝引腳包膠采用冷流道系統，公差可達 ±0.02mm。

精密級（±0.03-0.05mm）適用于多數工業場景：

模具精度：型腔加工精度 ±0.01mm，采用 CNC 銑削 + 電火花加工。

材料選擇：普通醫療級 LSR（如道康寧 SILASTIC™ MDX4-4210），收縮率 0.6%-0.8%。

工藝控制：注射壓力 80-120bar，保壓時間根據膠層厚度調整（如 0.8mm 厚膠層保壓 20 秒），并通過 SPC 統計過程控制確保 CPK≥1.67。

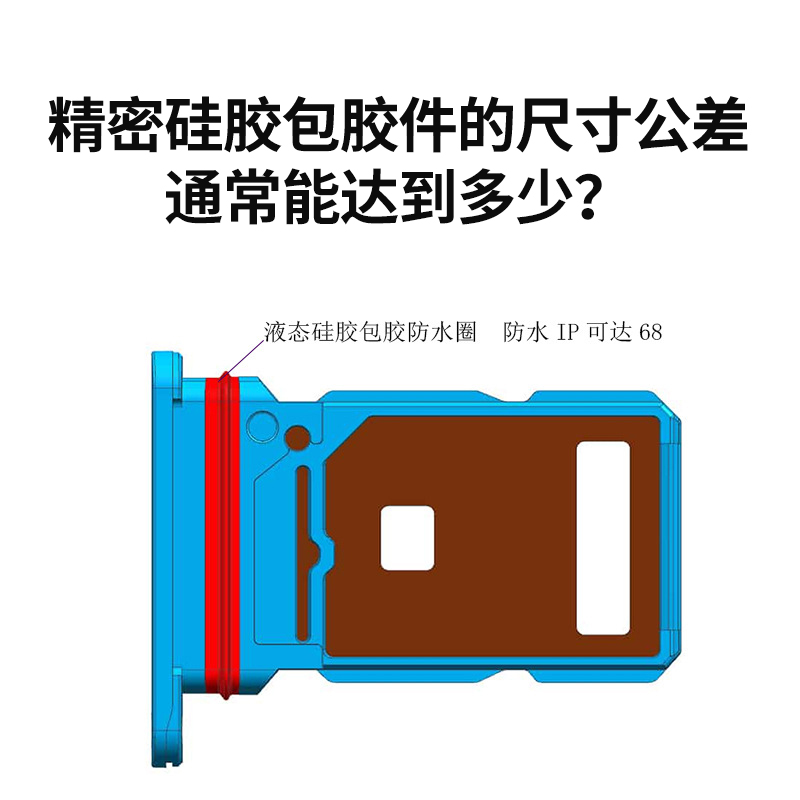

典型案例：汽車高壓連接器包膠通過 AI 驅動自適應控制系統，公差穩定在 ±0.04mm；手機 SIM 卡托防水圈（0.2mm 壁厚）采用冷流道微量注塑，厚度公差 ±0.01mm。

常規級（±0.05-0.1mm）適用于對精度要求較低的場景：

模具精度：型腔加工精度 ±0.02mm，采用常規 CNC 加工。

工藝參數：注射壓力 50-80bar，模溫控制波動 ±5℃，僅進行基礎排氣。

典型案例：普通消費電子按鍵包膠（硬度 40 Shore A）公差通常為 ±0.08mm，滿足手感一致性要求。

二、關鍵影響因素與控制策略

材料收縮率（最核心因素）

LSR 收縮率 0.3%-0.8%，需在模具設計時預留補償（如按 0.5%-0.7% 放大型腔尺寸）。

不同硬度硅膠收縮率差異顯著：30 Shore A 硅膠收縮率可達 3%-4%，而 60 Shore A 僅 1.2%-1.5%，需針對性調整模具補償系數。

模具與基材定位精度

模具定位機構公差需 ≤±0.02mm，采用 “圓錐銷 + 平面凹槽” 雙重定位，確保基材入模偏差 ≤0.05mm。

基材自身尺寸公差需控制在包膠件公差的 1/2 以內（如包膠件要求 ±0.1mm，基材需 ±0.05mm 內）。

工藝參數穩定性

注射速度波動 ≤10%，避免因填充不均導致薄壁區域尺寸偏差（如 0.3mm 壁厚偏差可達 ±0.03mm）。

模溫控制精度直接影響硫化程度：LSR 模具溫度每波動 ±5℃，可能導致收縮率變化 ±0.1%。

三、行業標準與檢測驗證

行業標準參考

醫療級 LSR 包膠件通常遵循 ISO 13485 標準，關鍵尺寸公差 ≤±0.03mm，需通過 100% 光學檢測（精度 ±0.01mm）。

汽車電子部件（如傳感器密封件）執行 IATF 16949 標準，公差范圍 ±0.04-0.08mm，需通過鹽霧、高低溫循環測試。

檢測技術升級

采用三坐標測量儀（精度 ±0.01mm）對薄壁區域進行三維掃描，例如手機 Type-C 接口防水圈需檢測 5 個截面，每個截面取 10 個測量點。

醫療導管包膠（0.3mm 壁厚）使用斐索干涉儀檢測，精度可達 ±0.005mm，滿足 FDA 認證要求。

‍通過系統性控制材料、模具、工藝與檢測四大維度，LSR 精密包膠件可穩定實現 ±0.01-0.03mm 的公差水平，滿足醫療、半導體等高端領域的嚴苛需求；而常規工業場景通過標準化工藝，公差通常控制在 ±0.05-0.1mm，兼顧成本與性能平衡。
